产品名称：LP LX LOP LOX

L—数控型‎ 直线光栅尺                                 选型样本

‎专为需要速度和精度的高性能环境而设计。‎

‎其特殊的安装系统保证了与线性编码器安装的机器表面相同的热行为。这是通过浮动固定装置在其末端与机器的底部和张紧蚀刻钢胶带实现的。该系统消除了温度变化造成的错误，并确保线性编码器的*大精度和可重复性。‎

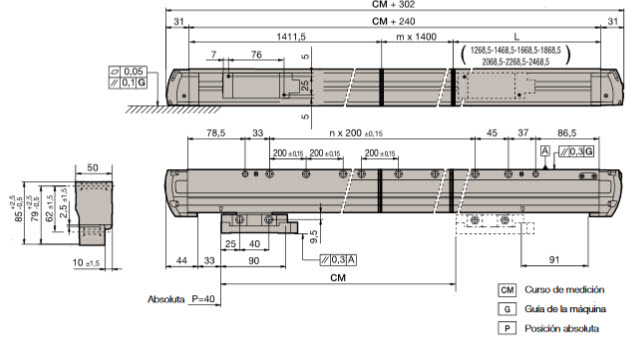

‎钢胶带毕业音高为 40 μm。长度超过 4 040 mm 需要使用模块。‎

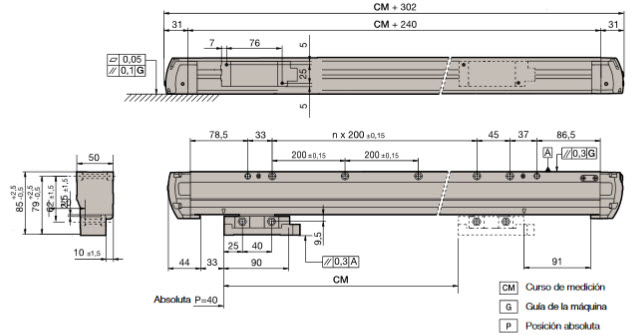

‎测量长度：‎‎ ‎

‎ • 以 200 mm 增量从 440 mm 到 60 m 的测量长度提供。如果您的应用程序需要超过 60 米的长度，请联系 Fagor 自动化公司获取自定义解决方案。

光栅尺技术参数
	LX	LP
测量方式	读取40 μm栅距刻线钢带光栅信号
钢带热膨胀系数	αtherm: 11 ppm/K aprox.
分辨率	1 μm	可达0.1 μm
输出信号	TTL 差动	1 Vpp
信号周期	4 μm	40 μm
*大频率	500 KHz	50 KHz
*大速度	120 m/min	120 m/min
*小脉冲间隔	0.2 μs –
参考标记脉冲 I0	LX 、 LP: 每 50 mm 一个 LOX 、 LOP: 距离编码式 I0
*大电缆长度	50m	150m
供电电压	5 V ± 5%, < 150 mA (无负载)	5 V ± 5%, < 150 mA (无负载)
钢带精度	± 5 μm/m	± 5 μm/m
抗振性能	100 m/s2 (55 … 2000 Hz) IEC 60068-2-6
抗冲击性能	300 m/s2 (11 ms) IEC 60068-2-27
*大加速度	在测量方向上100 m/s2
移动阻力	< 5 N
工作温度	0°C … 50°C
存储温度	-20°C ... 70°C
重量	1.50 kg + 4 kg/m
相对湿度	20 … 80%
密封等级	IP 53 (标准) IP 64 (DIN 40050) 使用压缩空气0.8 ± 0.2 bar
读数头	嵌入式电缆插头 读数头两端都具有电缆插头
