EXA — 背胶安装 开放式光栅尺

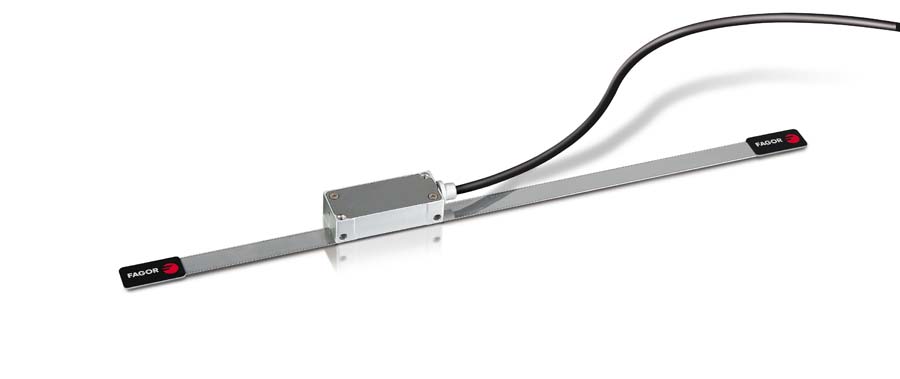

非接触型敞开式光栅尺适用于高精度、高速度的应用合。 所有的电子元件场合和光学元件都集成在读数头内部，读数头的 固定方式比较灵活，通过其顶部或侧面的固定孔都可以固 定。 读数头上带有安装指示LED，可辅助提示安装尺寸是否合乎 标准；读数头上还可选择连接1米或3米带插头的电缆，钢带 刻度尺是一条宽度为6 mm高抗腐蚀性的不锈钢钢带，光学信 号采集采用反射式，钢带背面自带粘贴背胶，可直接贴在被 测设备的表面上，易于安装。
测量长度单位 ：mm
量程 70 mm 至 16,020 mm 每递增50 mm为一个规格
型号注释 TA + L2R : 非接触型敞开式增量钢带刻度尺+ 增量式读数 头，增量式I0信号(每 50 mm一个)。
TA + L2S : 非接触型敞开式增量钢带刻度尺+ 增量式读数 头，I0信号通过磁片来选择
技术参数
TA+L2RD
TA+L2RX
TA+L2RY
TA+L2RW
TA+L2RW1
TA+L2RP
S2ABC
测量
增量： 通过 20 μm 间距分级玻璃磁带绝对： 连续二进制代码的光学读数
玻璃热膨胀系数
αtherm: 8 ppm/K aprox.
测量分辨率
0.1 μm
接口 a
接口 + i
0.01 μm
0.05 μm
0.01 μm
0.05 μm
0.01 μm
0.05 μm
0.01 μm
0.05 μm
0.01 μm
0.05 μm
0.05 μm
0.0125 μm
0.01 μm
0.00125 μm
输出信号
1 Vpp
-
-
-
-
-
(***)
增量信号周期
20 μm
-
-
-
-
-
-
限制频率
< 100 KHz for 1Vpp
-
-
-
-
-
-
*大电缆长度
75m （*）
100m
30m
30m
30m
100m
30m
(**)
供应电压
5 V ± 10%，<250 mA（无负载）
准确性
± 5 μm/m
± 3 μm/m
*大速度
180米/分钟
*大振动
100米/s2(55 ...2000 Hz） IEC 60068-2-6
*大冲击
300米/s2（11 ms）IEC 60068-2-27
*大加速度
在测量方向100m/S²
所需的移动力
< 4N
工作温度
0 OC...50OC
存储温度
-20OC...70OC
重量
0.2 Kg = 0.50 kg/m
相对湿度
20 ...80%
保护
IP 53 （标准） P 64 （DIN 40050） 使用在线编码器中的 0.8±0.2 条加压空气
读数头
带内置连接器
| 型号说明: TA-62 + L2RX-3C1 | ||||
|---|---|---|---|---|
| 钢带 | ||||
| TA | 62 | |||
| 增量式刻线钢带 自带粘贴背胶 | 测量长度 单位：厘米 例如 62 = 620 mm | |||
| 读数头 | ||||
| L2 | R | X | 3 | C1 |
|
带LED 读数头 |
参考点标记 I0的类型: R: 每 50 mm一个 S: 通过磁片选择 |
信号类型: D: 5 µm 分辨率 差动 TTL X: 1 µm 分辨率 差动 TTL Y: 0. 5 µm 分辨率 差动 TTL W/W1: 0.1 µm 分辨率 差动 TTL P: 1 Vpp 正玄信号 |
电缆长度: 1: 1 米 3: 3 米 |
插头: D: Sub D HD 15 M H2: Yaskawa® C1: M-F threaded 12-pin 圆形插头 C5: M-M threaded 12-pin 圆形插头 |
